分體式電磁流量計
發布時間:2024/8/10 17:06:05
作者:河南省開封市京華儀表有限公司
同名詞:
- 產品介紹

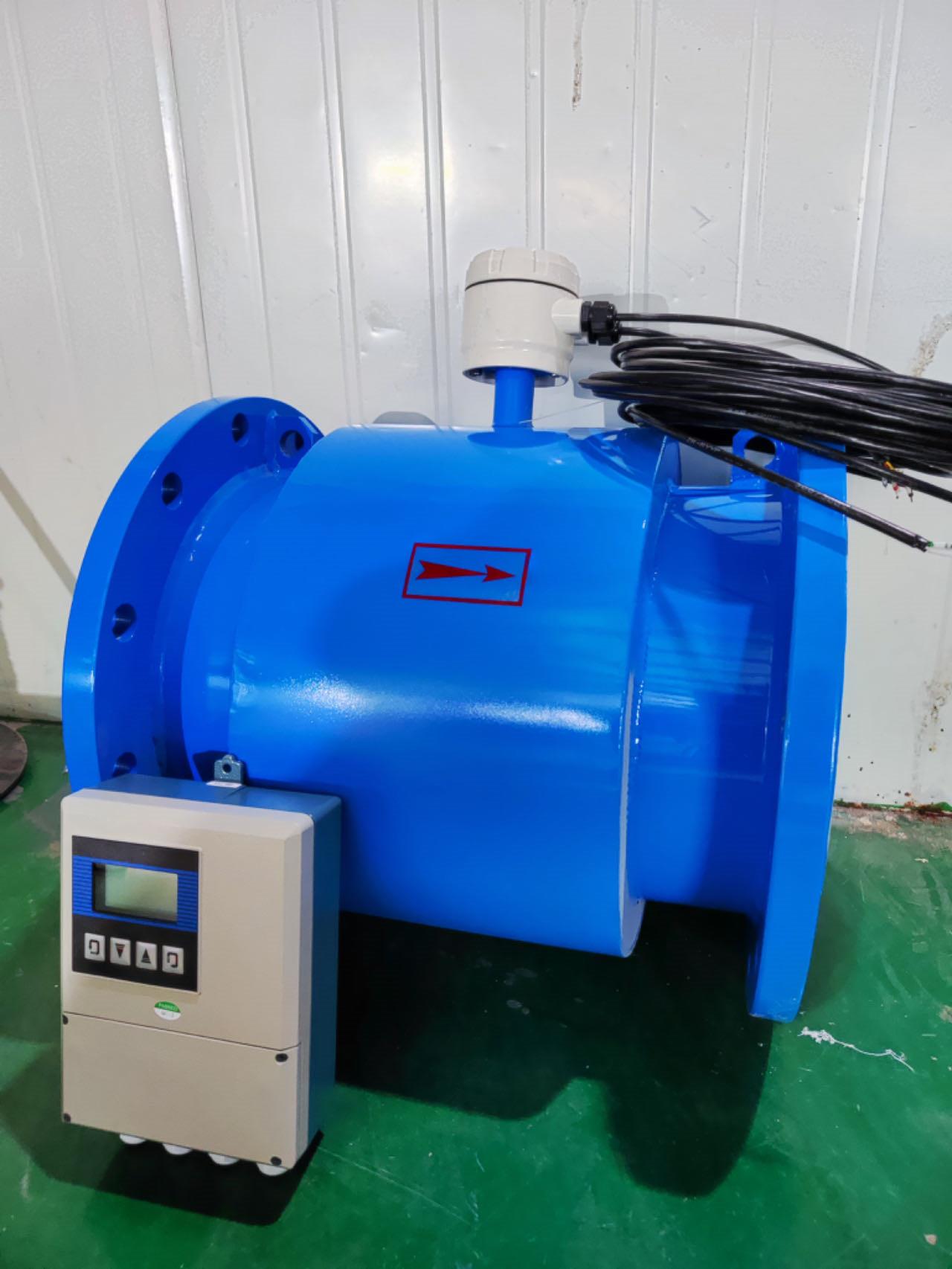

分體式電磁流量計

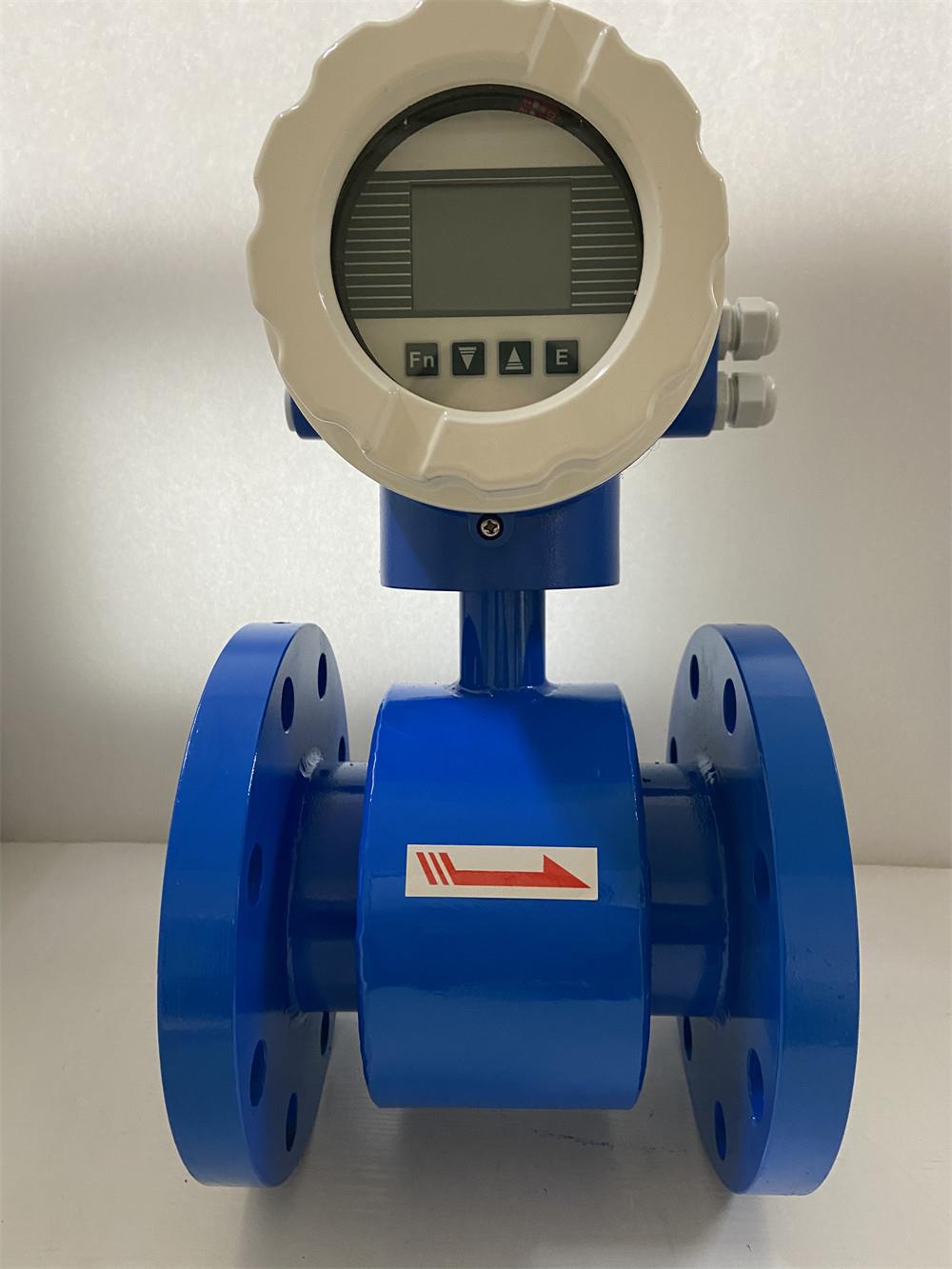

一體式電磁流量計
產品概述:
電磁流量計是一種高精確度、高可靠性的流量計。用于測量封閉管道中導電液體和漿液的體積流量,廣泛應用于電力、石油、化工、煤炭、冶金、礦產、造紙、供排水、食品、醫藥等行業。
產品特點:
1.測量精度不受流體密度、粘度、溫度、壓力和電導率變化的影響,傳感器感應電壓信號與平均流速呈線性關系,因此測量精度高。
2.測量管道內無阻流件,因此沒有附加的壓力損失;測量管道內無可動部件,因此傳感器壽命極長。
3.由于感應電壓信號是在整個充滿磁場的空間中形成的,是管道載面上的平均值,因此傳感器所需的直管段較短,長度為5倍的管道直徑。
4.傳感器部分只有內襯和電極與被測液體接觸,只要合理選擇電極和內襯材料,即可耐腐蝕和耐磨損。
5.轉換器采用國際最新最先進的單片機(MCU)和表面貼裝技術(SMT),性能可靠,精度高,功耗低,零點穩定,參數設定方便。
6.雙向測量系統,可測正向流量、反向流量。
測量原理:
電磁流量計的工作原理是基于法拉第電磁感應定律。在電磁流量計中,測量管內的導電介質相當于法拉第試驗中的導電金屬桿,上下兩端的兩個電磁線圈產生恒定磁場。當有導電介質流過時,則會產生感應電壓。管道內部的兩個電極測量產生的感應電壓。測量管道通過不導電的內襯(橡膠,特氟隆等)實現與流體和測量電極的電磁隔離。
產品參數:
1.測量精度:管道式0.5級、1.0級;插入式2.5級
2.測量介質:電導率大于5μS/cm的各種液體和液固兩相流體。
3.流速范圍:0.2~8m/s
4.工作壓力:1.6MPa
5.環境溫度:-40℃~+50℃
6.介質溫度:聚四氟乙烯襯里≤180℃橡膠材質襯里≤65℃
7.防爆標志:ExmibdIIBT4
8.外磁干擾:≤40A/m
9.外殼防護:IP65;
10.輸出信號:4~20mA.DC,負載電阻0~750Ω
1.通訊輸出:RS485或CAN總線
12.電氣連接:M20×1.5內螺紋,φ10電纜孔
13.電源電壓:90~20V.AC、24±10%V.DC
14.最大功耗:≤10VA
